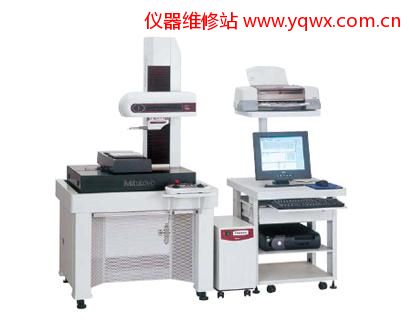

| • 高分辨力型Z1轴检出器作为标准件提供。Z1轴的最高显示分辨力为0.0001μm(测量范围为8μm时)。 | |
| • X轴内置高精度玻璃光栅尺，直接读取X轴移动距离，在高精度精准定位下，粗糙度仪 上海，完成间距参数的评价。 | |
| • 检出器测力有4mN和0.75mN可选。 | |
 |
 |
| • Z1轴(检出器)上配有高精度弧形光栅尺和新型测臂。高精度弧形光栅尺能直接读取测针的弧形轨迹，便携式粗糙度测试仪，以实现高精度和高分辨力。与传统型号相比，新测臂使Z1 轴测量范围增大了10mm 同时减少了工件的干扰。测臂安装部采用了磁性链接件，日照粗糙度仪厂家，单此接触就能完成测臂的装卸，表面粗糙度rt，提高了易用性。 |
• 专为SV-C-4500系列增加了以下两大特性作为轮廓测量系统的专用功能。 装配双锥面测针，mahr粗糙度仪，实现垂直方向(上/下)连续测量，粗糙度仪 品牌，所获取的数据实现简单分析以往难以测量的内螺纹有效直径。测力可在FORMTRACEPAK软件中设置。无需调整配重。 |
| •卓越的表面粗糙度/轮廓FORMTRACEPAK分析程序，粗糙度仪工作原理，通过简单的操作就能进行高级分析并即刻输出结果。 | |
| • 表面粗糙度测试仪和轮廓测量仪结合在一起，节省安装空间。 | |
 |
 |
|
• 测臂安装为一键式装卸 (此项专利权在日本受理中) 测臂安装部采用了磁性连接件，粗糙度表，实现了快速更换。此外，装卸部内置了安全结构。 |
•繁琐的校正也可以上下两面连续一次性完成(此项专利权在日本受理中) SV-C4500 系列使用专业校正规(标配附件)，通过改进使得上下两方附带从动件的上下圆锥测针能简便易行地进行校正。Z1 轴增益、对称性、探针半径等繁琐的校正工作一次便可完成。 |
| 货号 | SV-C3200S4 | SV-C3200H4 | SV-C3200W4 | SV-C3200S8 | SV-C3200H8 | SV-C3200W8 | |
| SV-C4500S4 | SV-C4500H4 | SV-C4500W4 | SV-C4500S8 | SV-C4500H8 | SV-C4500W8 | ||
| 测量表面粗糙度时 | |||||||
| 测量范围 | X 轴 (驱动部) | 100mm | 200mm | ||||
| Z1 轴 (检出器) | 800μm/80μm/8μm | ||||||
| 直线度 | (0.05+L/1000) μm L: 驱动长度 (mm) | 0.5μm/200mm | |||||
| 分辨力 | Z1轴（检出器） | 0.01μm(800μm), 0.001μm(80μm), 0.0001μm(8μm) | |||||
| 测力 |
0.75mN (机身代码末尾带 “-1”的型号) 4mN (机身代码末尾带“-2”的型号) |
||||||
| 测针针尖形状 |
60º, 2μmR (机身代码末尾带 “-1”的型号) 90º, 5μmR (机身代码末尾带 “-2”的型号) |
||||||
| 对应尺寸 | JIS1982/ JIS1994/ JIS2001/ ISO1997/ ANSI/ VDA | ||||||
| 评价参数 |
Pa, Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, P q, Pmr(C), Pmr, P&c, Ra, Rq, Rsk, Rku, Rp, Rv, Rz, Rt, Rc, RSm, R q, Rmr(C), Rmr, R c, Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wt, Wc, WSm, W q, Wmr(C), Wmr, W c, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rx, AR, R, Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z, S, HSC, Lo, Ir, a, a, q, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW |
||||||
| 评价轮廓 |
原始轮廓、粗糙度轮廓、滤波波纹轮廓、波纹轮廓、滚动圆波形原始轮廓、滚动圆波形 轮廓、包络残余线、DF 轮廓 (DIN4776 / ISO13565-1)、表面粗糙度MOTIF (包络波纹轮廓在评 价MOTIF 时显示) |
||||||
| 分析图 |
负荷曲线、振幅分布曲线、功率谱、自相关、Walsh 功率谱、 Walsh 自相关、顶峰分布、 倾斜角分布、参数分布(磨损量、重叠在轮廓分析可以用于面积等的原始分析) |
||||||
| 曲线补偿 |
最小平方直线、R 面补偿、椭圆补偿、抛物线补偿、双曲线补偿、二次曲线补偿、多项式 补偿(自动或任意2~7 次)、无补偿 |
||||||
| 滤波器 | 高斯滤波器, 2CRPC75, 2CRPC50, 2CR75, 2CR50, 鲁棒样条滤波器 | ||||||
| 轮廓测量 | |||||||
| 测量范围 | X轴（驱动部） | 100mm | 200mm | ||||
| Z1轴（检出器） | 60mm (测臂水平位置±30mm) | ||||||
| 直线度 | 0.8μm/100mm | 2μm/200mm | |||||
| 精度 | X轴（驱动部） | ±(0.8+0.01L)μm L: 驱动长度 (mm) | ±(0.8+0.02L)μm L = 驱动长度 (mm) | ||||
| Z1轴（检出器） |
SV-C3200 系列: ±(1.6+|2H|/100)μm, SV-C4500 系列: ±(0.8+|2H|/100)μm H: 水平位置上的测量高度 (mm) |
||||||
| 分辨力 | X轴（驱动部） | 0.05 μm | |||||
| Z1轴（检出器） | SV-C3200 系列: 0.04μm, SV-C4500 系列: 0.02μm | ||||||
| Z2轴（立性） | 1 μm | ||||||
| 测力 |
SV-C3200 系列: 30mN (可调使用重量) SV-C4500 系列: 10, 20, 30, 40, 50mN (根据软件转换) |
||||||
| 侧头方向 |
SV-C3200 系列: 垂直方向 (向上/ 向下单独测量) SV-C4500 系列: 垂直方向 (向上/ 向根据配重调整) |
||||||
| 通用时 | |||||||
| Z2轴 (立柱) 移动量 | 300mm | 500mm | 300mm | 500mm | |||
| X 轴倾斜角度 | ±45º | ||||||
| 驱动速度 | X 轴0 | 0 - 80mm/s 外加手动 | |||||
| Z2 轴 (立柱) | 0 - 30mm/s 外加手动 | ||||||
| 测量速度 | 0.02 - 5mm/s | ||||||
